WEEKE BHX 055

Centro de mecanizado CNC vertical de Weeke para el procesamiento de piezas en forma de panel. La particularidad consiste en que la pieza de trabajo se sujeta con un mandril de sujeción neumático . El movimiento del eje X se crea a través del movimiento de la pieza. Por lo tanto, la máquina real solo tiene mediciones extremadamente bajas en comparación con el centro de mecanizado CNC tradicional. Equipo: Serie: 8 husillos de perforación vertical. Medición de piezas mediante tecnología de sensores. Opcionalmente: Taladros en dirección X / Y Ranuras en dirección X Husillos de fresado Control de plausibilidad (en comparación con la pieza programada con las medidas de la pieza del componente en bruto) Procesamiento longitudinalmente dependiente en la dirección X (con una tolerancia de la pieza, procesamiento preciso de todos modos, desde un borde de referencia definido) Mediciones de la pieza de trabajo: min. 200x70x10 mm max. 3000x850x60 mm.

Seccionadora Casadei Axo 200

La nueva AXO 200 combina potencia, fiabilidad y funcionalidad en espacios más pequeños. Respecto a las máquinas tradicionales, la AXO 200 produce más rápidamente, reduce la mano de obra y mejora la calidad del producto final. El retorno de la inversión es muy rápido e incluso con pequeños partidas de producción! La AXO 200 es por lo tanto la solución ideal para empresas que necesitan reducir el alto costo de producción de las máquinas tradicionales. La AXO 200 ofrece un equipamiento básico muy rico y una amplia gama de opcionales. La prestación de la máquina es excelente, así como la robustez y la fiabilidad.

La máquina puede equiparse, bajo demanda, con el software de optimización de corte tanto a borde maquina como de despacho, red Ethernet, software de etiquetado y Teleasistencia. Además la máquina puede ser integrada en una celda de trabajo Team Work. La celda de trabajo Team Work nos permite integrar una seccionadora, una chapeadora Flexa y un centro de trabajo. Partiendo del diseño de muebles hechos con un software comercial 3D podemos crear las listas de corte, los programas de taladro, fresado y rechapeado del canto.

Barra de presión: La subida y la bajada de la barra de presión es neumática; una robusta barra de torsión con sistema de piñón y cremallera de precisión mantiene perfectamente la barra de presión paralela en cualquiera condición de trabajo. Gracias a las ranuras presentes en la barra de presión los paneles permanecen bloqueados por las pinzas hasta el ultimo corte.

Alineador lateral: Tanto el alineador lateral único como el doble están accionados neumáticamente y deslizan a lo largo de su carrera por un sistema de guías prismáticas THK con patines con recirculación de esferas.

Barrera independiente de laminillas rotantes: Una barrera independiente de laminillas rotantes actúa como eficaz protección de seguridad, manteniendo constantemente cerrada la línea de corte. Las laminillas, permaneciendo constantemente cerradas sin levantarse a cada ciclo, reducen considerablemente los tiempos muertos aumentando así el rendimiento de la maquina.

Mesa de deslizamiento posterior: La mesa posterior de la maquina esta construida con soportes en extrusion de aluminio equipados de rodillos recubiertos de material anti grafio y de una mesa continua recubierta en baquelita, puesta de la parte de la guia de escuadrar.

Sistema de carga estándar de la máquina: La pila de los tableros se coloca a través de una carretilla elevadora sobre los soportes en acero recubiertos en material fenólico.

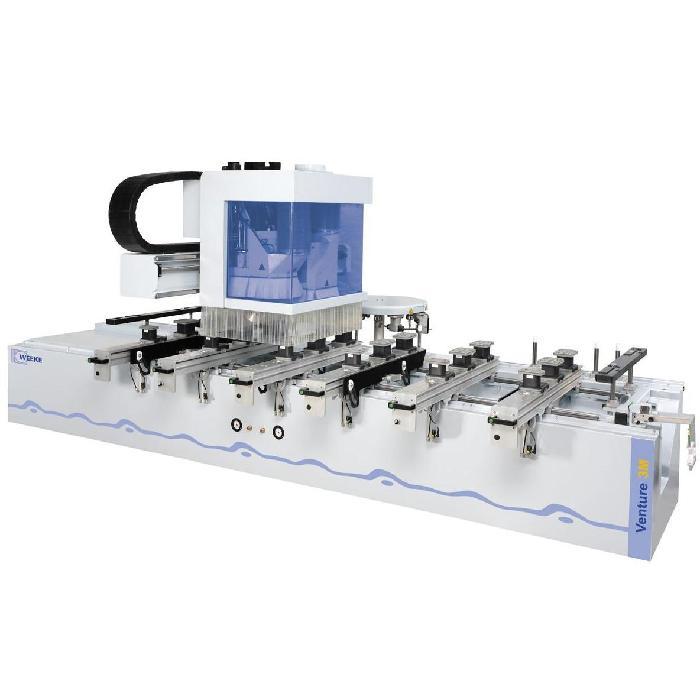

venture 2m

Centro de macanizado. Máquina a cigüeñal Mando (control numérico) PC 85 T. Software woodWOP Cabina de protección del cabezal de trabajo con alfombras frontales de emergencia y mesa de trabajo con consolas (N° 6 consolas). Sistema laser para el posicionamiento de las ventosas. Sistema de cambio automático de herramienta W8, con almacén herramienta (N° 8 puestos). Máx. campo útil de trabajo (X-Y-Z) mm 3250x1250x100. Carrera máxima de los ejes (X-Y-Z) mm 3860x1822x325 (Z1) o mm 185 (Z2). Campos de trabajo (N°) 2, bomba de vacío (capacidad m3/h) 100/120, cuadro eléctrico y de mando separado. Potencia total instalada (Kw) 18 (estimada), configuración cabezal de trabajo: V12, H4X/2Y, X-Y 90°, F1-HSK-9KW, W8 Rear: N° 12 porta-brocas independientes verticales para taladrar (6 en eje X+6 en eje Y), N° 6 porta-brocas independientes horizontales para taladrar (4 en eje X+2 en eje Y). Potencia del motor del cabezal a taladrar (Kw) 2,7 – N° 1 husillo HSK F63 (pantógrafo) potencia HP 12/ KW 9. N° 1 sierra circular (disco) diam. mm 125, giratorio 0°-90° (eje X y Y).

PEGADORA DE CANTO Casadei Axo 200

Brandt aplacadora de cantos unilateral. Modelo Ambition 1650FC. Máquina aplacadora de cantos unilateral para trabajar cantos rectos, encolar y trabajar diferentes materiales de cantos en pasos longitudinales y transversales.
Equipamientos y grupos a trabajar: Grupo Tupis en entrada 2×2,2 kw 200 hz. Grupo encolador quik -Melt. Grupo retestador bisel/recto 2×0,35 kw. Grupo fresador 2×0,55 kw wd 60. Grupo rascador de canto, cambio rápido, espacio libre grupo rascador, junta de cola y grupo pulidor.
